Введение

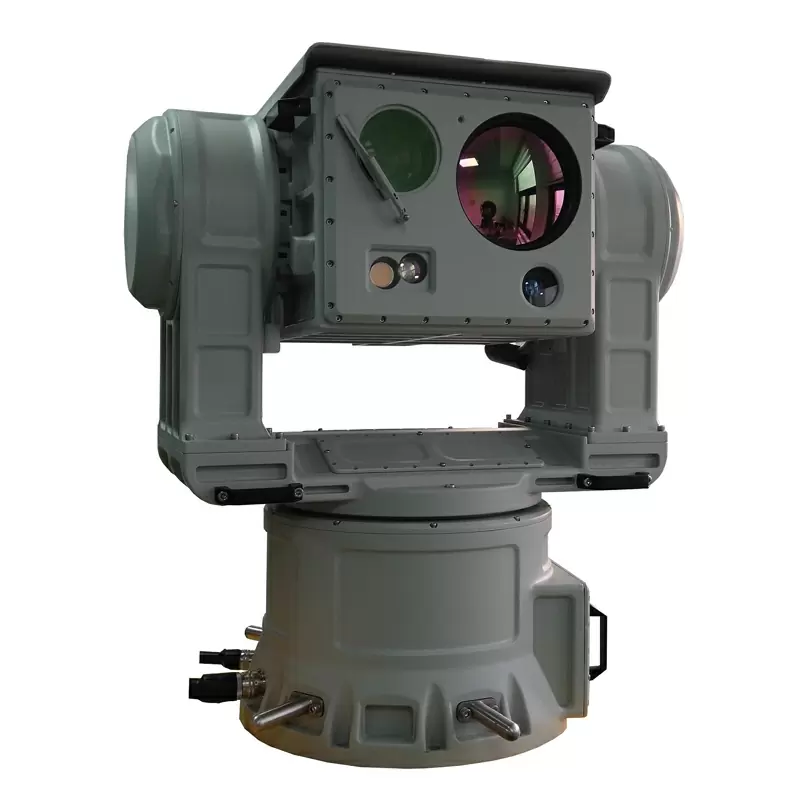

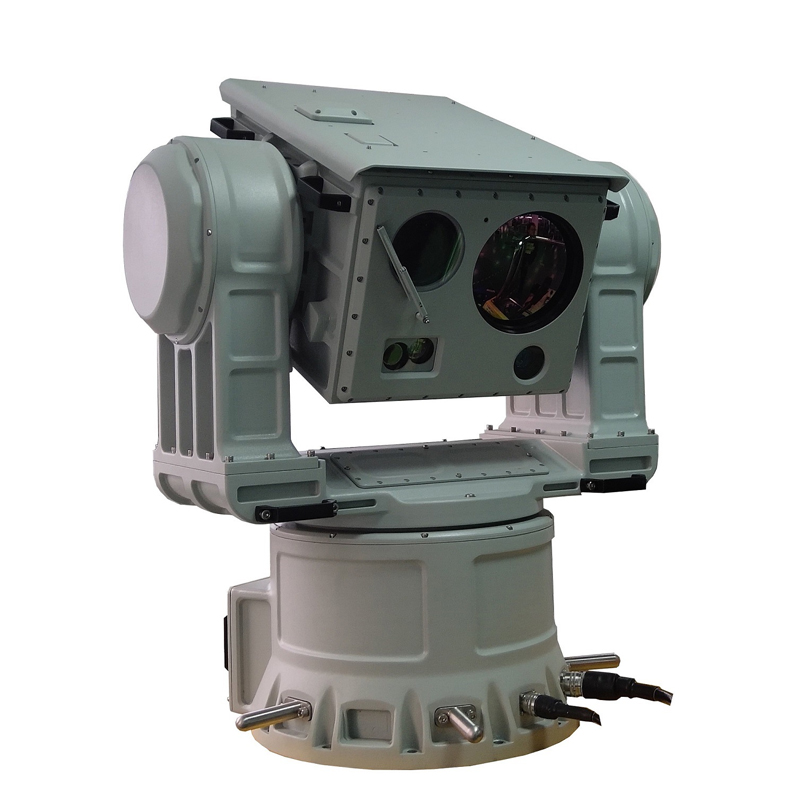

U-образная тепловизионная камера с оптикой для тяжелых нагрузок, модель SHR-UT500WHLV3020HZIR690R-LRF20AT — это устройство ночного видения с независимыми правами интеллектуальной собственности. Он объединяет камеру видимого света и инфракрасную тепловизионную камеру. Устройство имеет два режима работы: дневной режим и ночной режим. В дневном режиме он использует камеру видимого света, а ночью — лазерную подсветку и тепловидение для наблюдения.
Принять лазерную инфракрасную технологию ночного видения, с хорошим фоновым контрастом, четким изображением и не зависящим от внешнего освещения. Использование тепловизионной технологии ночного видения с четким изображением, хорошей маскировкой и не ограничено источником света. Камера видимого света и тепловизионная технология эффективно сочетаются для непрерывного наблюдения днем и ночью.
Этот продукт также использует ряд уникальных ключевых технологий в материалах и обработке. Корпус изготовлен из высокопрочного алюминиевого сплава и нержавеющей стали, специально усилен и герметизирован. Его можно широко использовать в ночное время, в суровых условиях, на больших расстояниях, в широком диапазоне. Скрытые случаи мониторинга в реальном времени.
Функции
◆ Примите систему лазерного освещения, большое расстояние освещения и большой объем, осуществите мониторинг в полной темноте 0 люкс.
◆ Принять камеру видимого света дальнего действия, скоординированную с интегрированной конструкцией двойного спектра тепловидения, осуществлять непрерывный мониторинг днем и ночью.
◆ Мегапиксели с низким освещением днем и ночью окрашивают камеру в черный цвет, осуществляя непрерывный мониторинг днем и ночью.
◆ Использование тепловизионной технологии с непрерывным увеличением, четкое изображение и большое расстояние обнаружения.
◆ Пассивное тепловидение скрыто и его трудно найти.
◆ Высокопроизводительный наклон U-образной формы при тяжелых нагрузках, отсутствие контроля слепого угла во всех направлениях и высокая точность позиционирования.
◆ Встроенная интеллектуальная система контроля температуры обеспечивает работу электронного оборудования внутри щита в течение всего дня в течение всего года.
◆ Внешний механизм точной настройки MMA, регулировка лазерного выравнивания может быть выполнена без разборки.
◆ Простота в эксплуатации, простота в использовании и обслуживании.
◆ Вся машина усилена и спроектирована так, чтобы противостоять сильному ветру, соляному туману, высокой и низкой температуре и т. д.
◆ Степень защиты IP66.
Основные технические данные
| Расстояние | Видимый свет | Дневное зрение 10км |
| Ночное видение 4км |
| Тепловидение | Цель | Человек (1,8 м × 0,5 м) | Транспортное средство (2,3 м × 2,3 м) |
| Обнаружение | 15400m | 19500m |
| Распознавать | 7000m | 12600m |
| Идентификация | 4000m | 10000m |
| Объектив HD-камеры | Фокусное расстояние | 12,5~750 мм, 60-кратный оптический зум |
| FOV | 28.7°~0.5° |
| Проникновение оптического тумана | Поддерживать |
| Автофокус | Поддерживать |
| Стеклоочиститель | Поддерживать |
| HD-камера | Тип датчика | 1/1,8-дюймовая CMOS-матрица с прогрессивной разверткой |
| Пиксели | 2mp |
| Цветовой режим | Встроенный двойной фильтр ICR с переключением дня и ночи,
Настройки параметров дневного и ночного двойного режима |
| Скорость затвора | Автоматическая/ручная настройка |
| Управление камерой | Автоматическая регулировка усиления, автоматический баланс белого, поддержка ручного и автоматического переключения дневного и ночного режимов |
| Проникновение тумана | ON/OFF |
| WDR | ON/OFF |
| Компенсация контрового света | ВКЛ/ВЫКЛ, область необязательно |
| Интересующая область | ВКЛ/ВЫКЛ, область необязательно |
| Точная настройка заднего фокуса | Поддержка, можно отлаживать удаленно |
| Подавление шума | 3D цифровое шумоподавление |
| Формат кодирования | H.264/MJPEG/MPEG4 |
| Разрешение видео | 1920×1080, поддержка трех потоков |
| Битрейт | 32 кбит/с~16 Мбит/с |
| Частота кадров | 50 Гц: 25 кадров в секунду (1920 × 1080), 25 кадров в секунду (1280 × 720) 60 Гц: 30 кадров в секунду (1920 × 1080), 30 кадров в секунду (1280 × 720) |
| Наложение субтитров | Логотип станции, дата, время |
| Настройка изображения | Яркость, контрастность, насыщенность, резкость и т.д. |
| Сетевой протокол | TCP/IP/RTP/RTSP/HTTP/DNS/DDNS/DHCP/FTP/NTP/PPPOE/SMTP/UPNP |
| Функции | Поддержка сердцебиения, обложки видео, защиты паролем, зеркального отображения |
| Лазерная линза | Фокусное расстояние | Лазерный телеобъектив 100 мм HD |
| Угол освещения | 0,3°~20° непрерывное изменение |
| Покрытие | Многослойное просветляющее покрытие ближнего инфракрасного диапазона |
| Предустановка | Прецизионный потенциометр с обратной связью по напряжению |
| Режим масштабирования | 3CAM |
| Регулировка оси | Внешний механизм тонкой настройки MMA |
| Лазерный осветитель | Власть | 15W |
| Длина волны | 810nm |
| Лазерный переключатель | Автоматическое/ручное управление |
| Равномерный свет | MQMM |
| Герметизация | Герметизация азотом |
| Рассеивание тепла | Теплопроводность массива с воздушным охлаждением |
| Инфракрасный объектив | Объектив | 34~690 мм, 21-кратный оптический зум |
| FOV | 0,8°×0,7°~16,1°×12,9° |
| Управление объективом | E-зум, E-фокус, автофокус |
| IFOV | 0,02~0,44 мрад |
| Крышка объектива | Доступный |
| Детектор | Тип датчика | Охлаждаемый ФПА |
| Пиксели | 640×512 |
| Спектральный диапазон | 3,7~3,8 мкм |
| NETD | ≤25мК@F1.0,300К |
| Частота кадров | 25Hz |
| NUC | Автоматическая/ручная/коррекция фона |
| Процесс изображения | DDE, псевдоцвет |
| Время начала | Менее 7,5 минут (25 ℃) |
| Лазерный дальномер | Максимальная дальность действия | Не менее 20км. (В атмосферном режиме средних широт,
Т=20°С, относительная влажность 70%, 1 стандартное атмосферное давление,
и горизонтальная видимость более 23,5 км.) |
| Минимальное расстояние дальности | Не выше 300 м |
| Отклонение диапазона | ±5 м |
| Рабочая частота | 12 раз/мин |
| Кожух щит | Материал | Прецизионное литье из алюминиевого сплава |
| Состав | Интегрированный многооконный дизайн |
| Стекло | Нано-оптическое антибликовое стекло |
| Рисование | PTA три анти-покрытия, анти-коррозия морской воды |
| Фотоэлектрический наклон панорамирования | Горизонтальный угол | 360° непрерывный |
| Вертикальный угол | -45°~+90° |
| Горизонтальная скорость | 0,01°~100°/с |
| Вертикальная скорость | 0,01°~100°/с |
| Отклонение угла азимута и тангажа | ≤0.05° |
| Точность управления | ≤0,05°/шаг |
| Предустановка | 2048 |
| Предустановленная точность | ±0.05° |
| Вспомогательный переключатель | 2 |
| Авто круиз | 2шт, каждый может установить 64 предустановки |
| Автоматическое сканирование | 1 |
| Протокол связи | Pelco-D, Pelco-P опционально |
| Скорость передачи данных | 2400/4800/9600/19200 бит/с опционально |
| Громостойкий | Питание 4000В, видео 2000В |
| Функция отслеживания | Функции | Программируемое двухосное управление приводом платформы (PID),
поддержка контроля скорости; встроенные несколько алгоритмов отслеживания |
| Алгоритм отслеживания | Алгоритм отслеживания корреляции,
алгоритм отслеживания соответствия шаблону, алгоритм отслеживания цвета |
| Минимальный целевой размер | 3×6 пикселей |
| Максимальный размер цели | 200×100 пикселей |
| Количество целей обнаружения движения | 5 |
| Интерфейс | Власть | DC24V, DC48V, DC75V |
| Сеть | 1×10Base-T/100Base-TX RJ45 |
| Другие | RS422 |
| Окружающая средаИндикатор | Рабочая температура | -25℃~+55℃ |
| Температура хранения | -40℃~+65℃ |
| Защита | IP66 |
| Зуб против соли | PH 6,5~7,2, непрерывное распыление 48 часов |
| Антиветер | 10 уровней ветра могут работать нормально, 13 уровней тайфуна не сдувает |
| Власть | Вся камера | DC24V до DC24V, DC48V, DC75V |
| Потребление | ≤500W |
